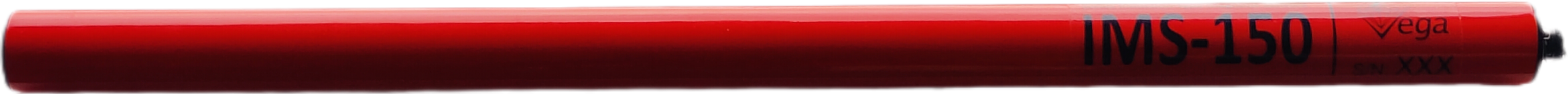

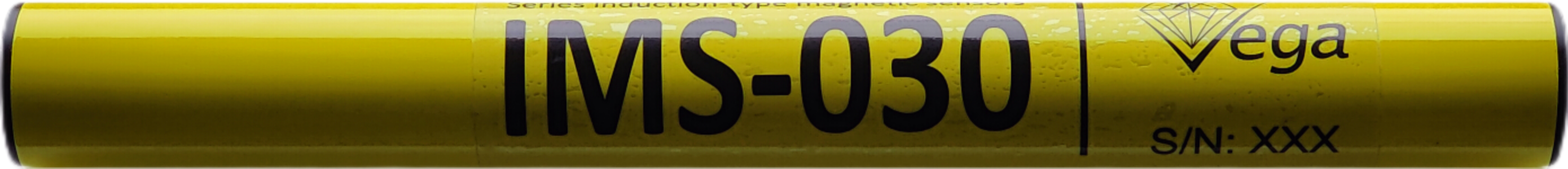

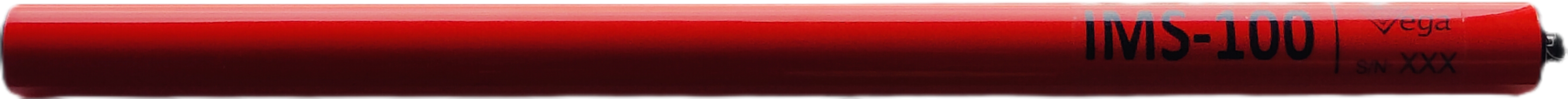

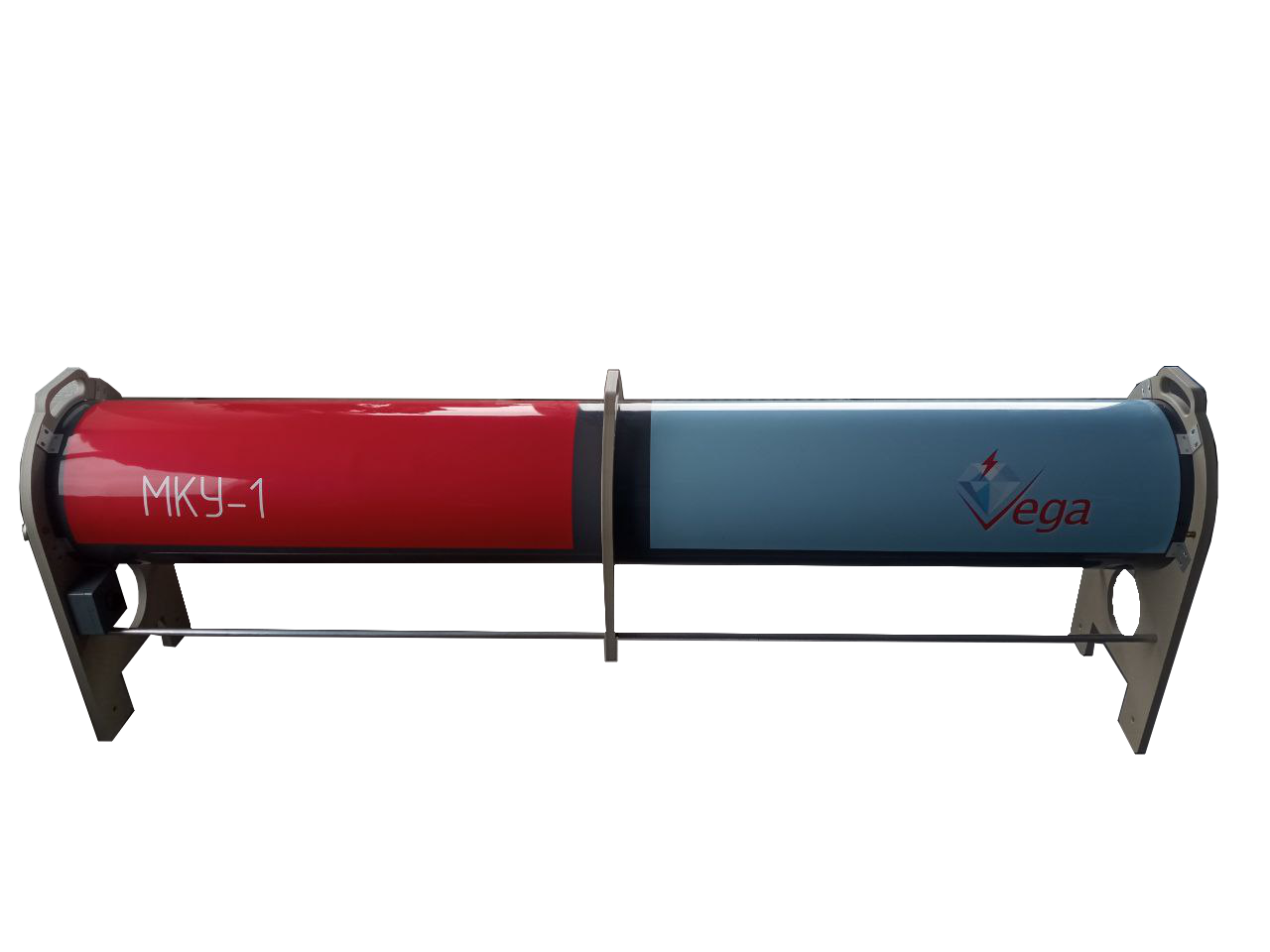

Высокочувствительные прецизионные индукционные магнитометры

Ключевым звеном оборудования, используемого для работ методом МТЗ, являются высокочувствительные индукционные магнитометры разработки и производства ООО «ВЕГА».

За более чем 20-летнюю историю существования компании изготовлено и поставлено Заказчикам более 700 единиц оборудования, в том числе и за границу.

Датчики серии IMS являются лучшими в России в своей категории, а на мировом рынке успешно конкурируют с изделиями таких именитых компаний как «Phoenix geophysics», «Metronix», «Zonge» и др.

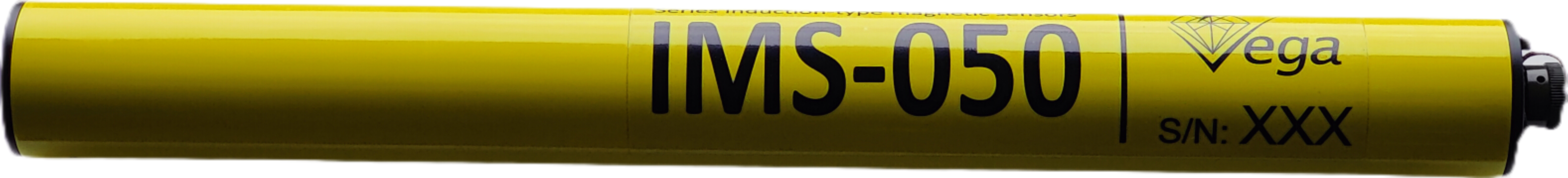

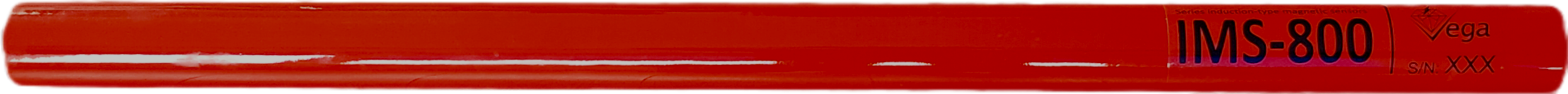

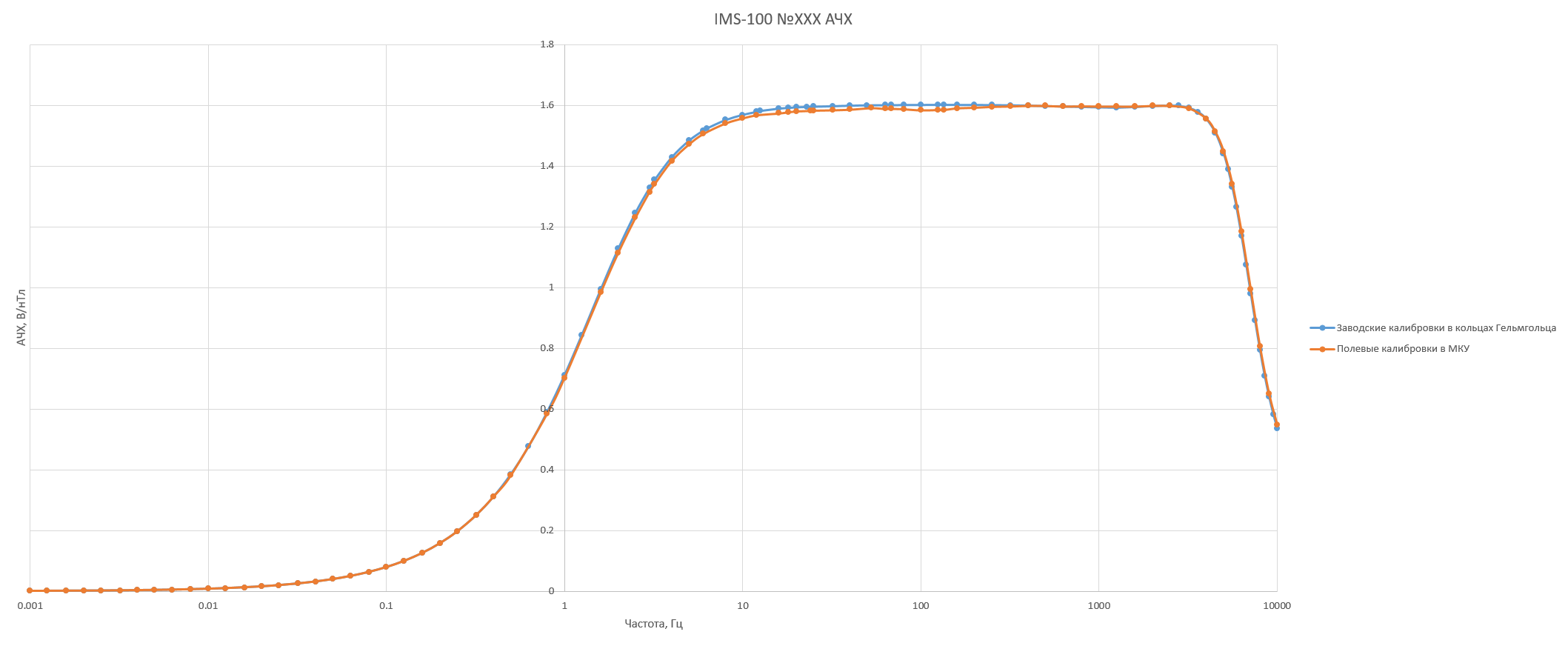

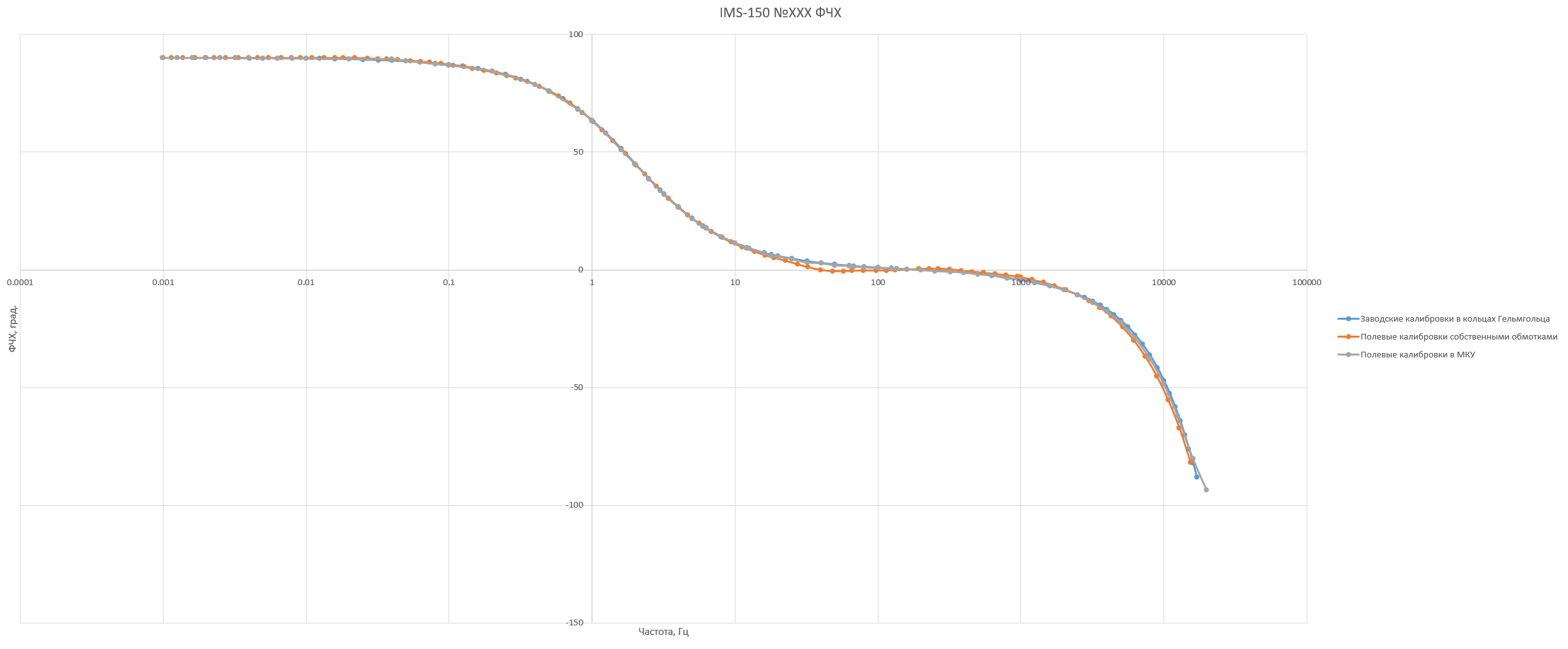

Характеристики индукционных магнитометров серии IMS

IMS-005 IMS-007 IMS-008 IMS-009 IMS-010 IMS-015
Частотный диапазон, Гц
0.01 – 20 000 0.001 – 10 000 0.0005 – 1 000 0.001 – 2 000 0.0001 – 1 000 0.0001 – 10 000
Диапазон линейного нарастания АЧХ, Гц
0.01 – 4 0.001 – 4 0.0005 – 2 0.001 – 4 0.001 – 2 0.001 – 2
Диапазон постоянной АЧХ, Гц
4 – 20 000 4 – 2 000 2 – 1 000 4 – 2 000 2 – 1 000 2 – 10 000
Среднеквадратичное значение уровня собственных шумов на частотах 0.01/1/1000 Гц нТл/Гц-0.5
2/5∙10-4/1∙10-5 2/5∙10-2/1∙10-3 0.01/1∙10-4/5∙10-6 0.02/2∙10-4/2∙10-5 0.01/1∙10-4/1∙10-5 0.01/1∙10-4/3∙10-6
Коэффициент преобразования частотнозависимый, В/(нТл∙Гц)
0.4F 0.4F 0.8F 0.4F 0.8F 0.8F
Коэффициент преобразования постоянный, В/нТл
0.8 0.8 1.6 0.8 1.6 1.6
Максимальный потребляемый ток, мА
60 80 80 60 80 60
Габариты корпуса: длина/диаметр, мм
500/60 800/75 1 250/75 800/65 1 050/75 1 050/75
Масса, кг, не более
4.0 6.5 7.5 5.0 7.0 6.5

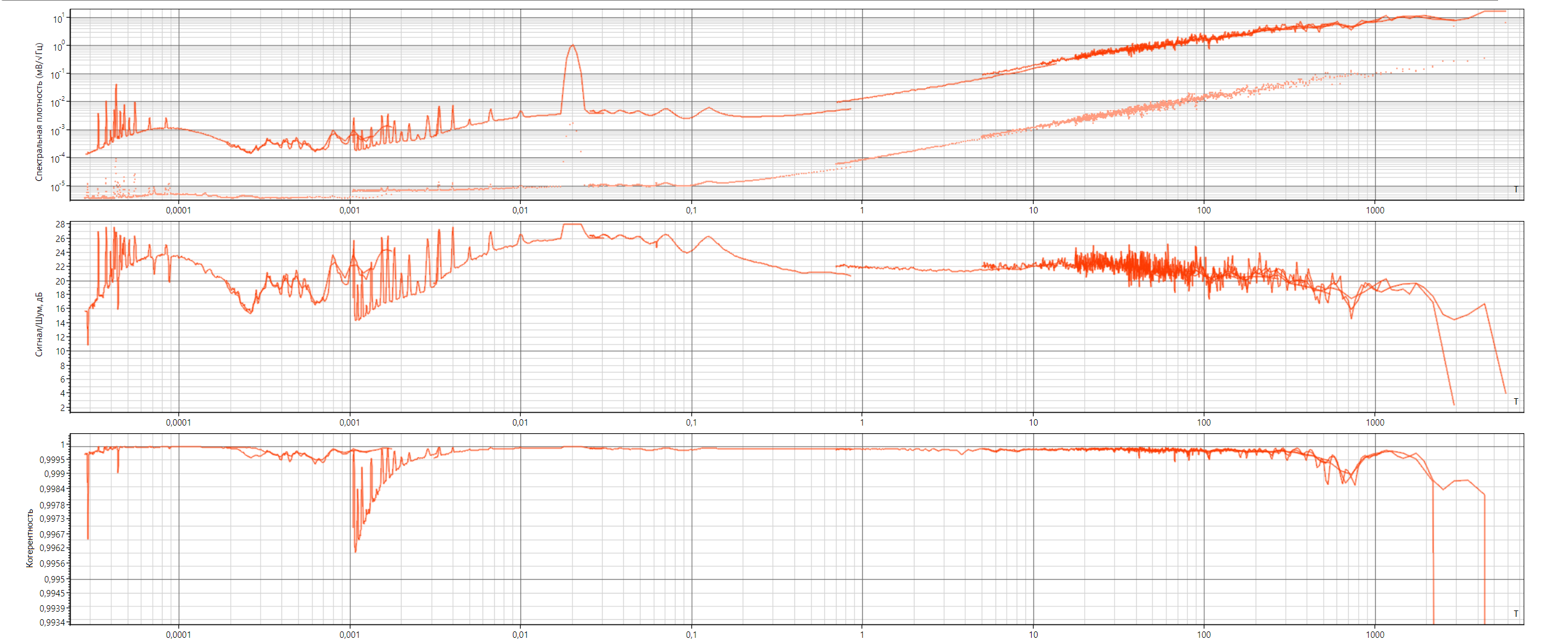

Сравнительные характеристики собственных шумов индукционных
датчиков различных типов и производителей
(д. Александровка, Ольгино поле, 09.09.2021)

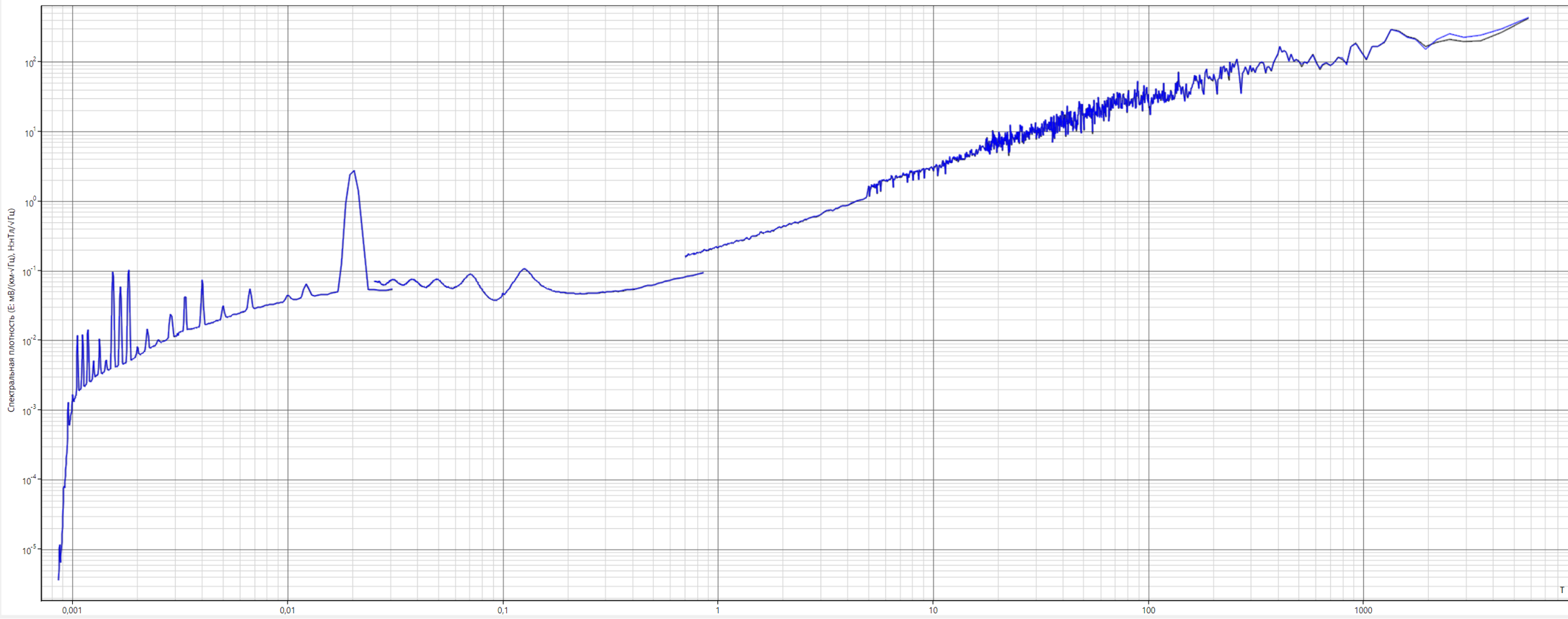

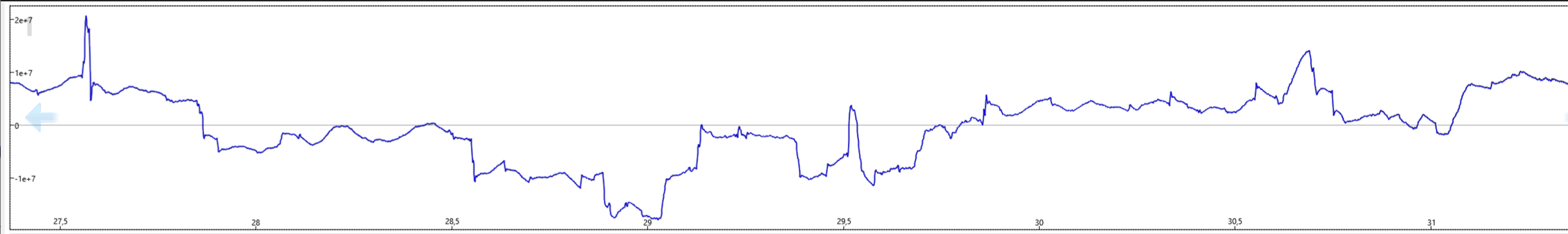

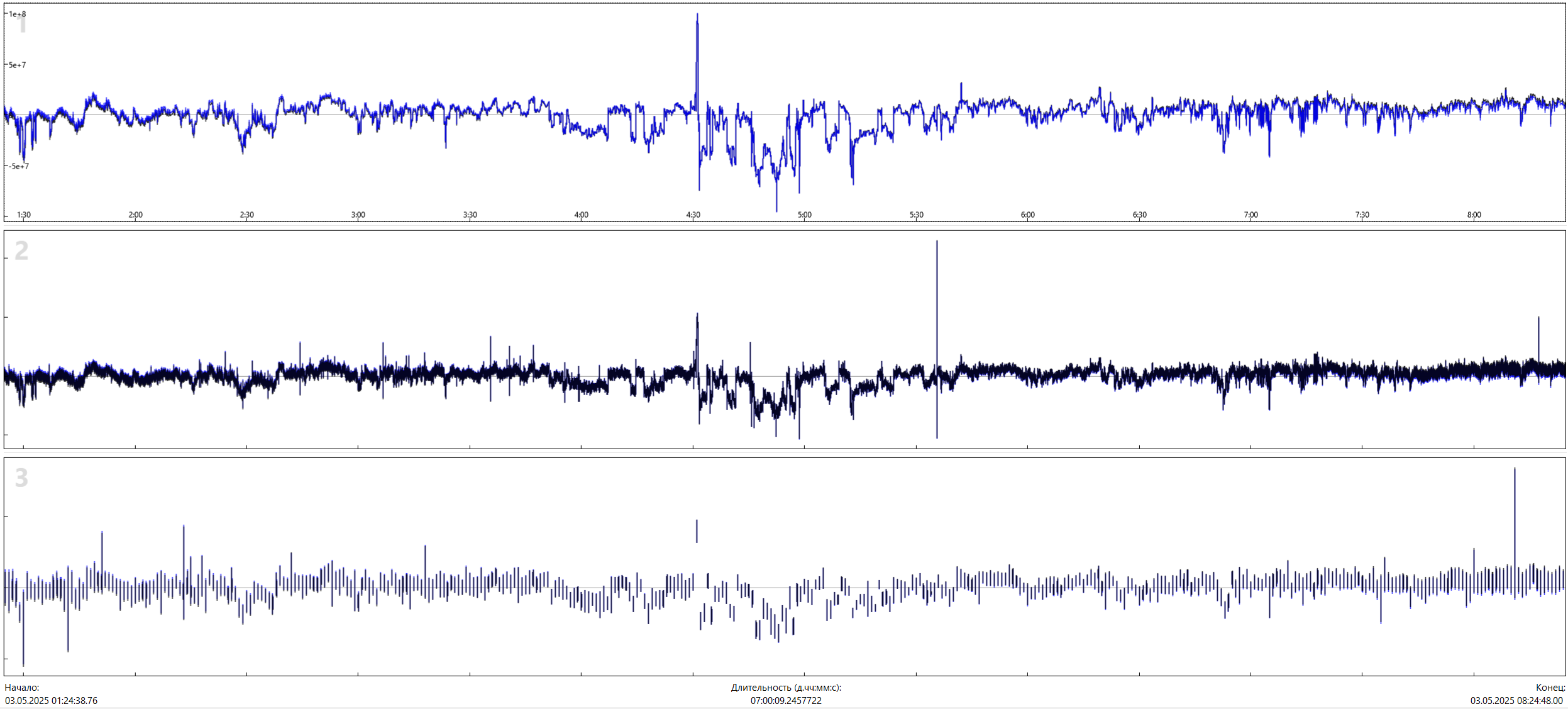

Пример регистрации собственных шумов индукционных датчиков IMS 015

МТ-АМТ станция комплектуется индукционными магнитометрами в соответствии с требуемыми задачами.

Аппаратурно-программный электроразведочный измерительный комплекс для выполнения работ методами:

  • Магнитотеллурического зондирования (МТЗ),
  • Аудио-магнитотеллурического зондирования (АМТЗ),
  • Зондирования с контролируемым источником.

МТ-АМТ станция применяется в различных изыскательских работах:

  • Решение нефте- и газо-поисковых задач,
  • Поиск твёрдых полезных ископаемых,
  • Исследование геотермальных источников энергии,
  • Решение водо-поисковых задач.

А также для решения различных исследовательских задач мониторинга окружающей электромагнитной обстановки, кажущегося сопротивления подстилающей поверхности и микроразломной ситуации во время проведения работ методом гидроразрыва пласта.

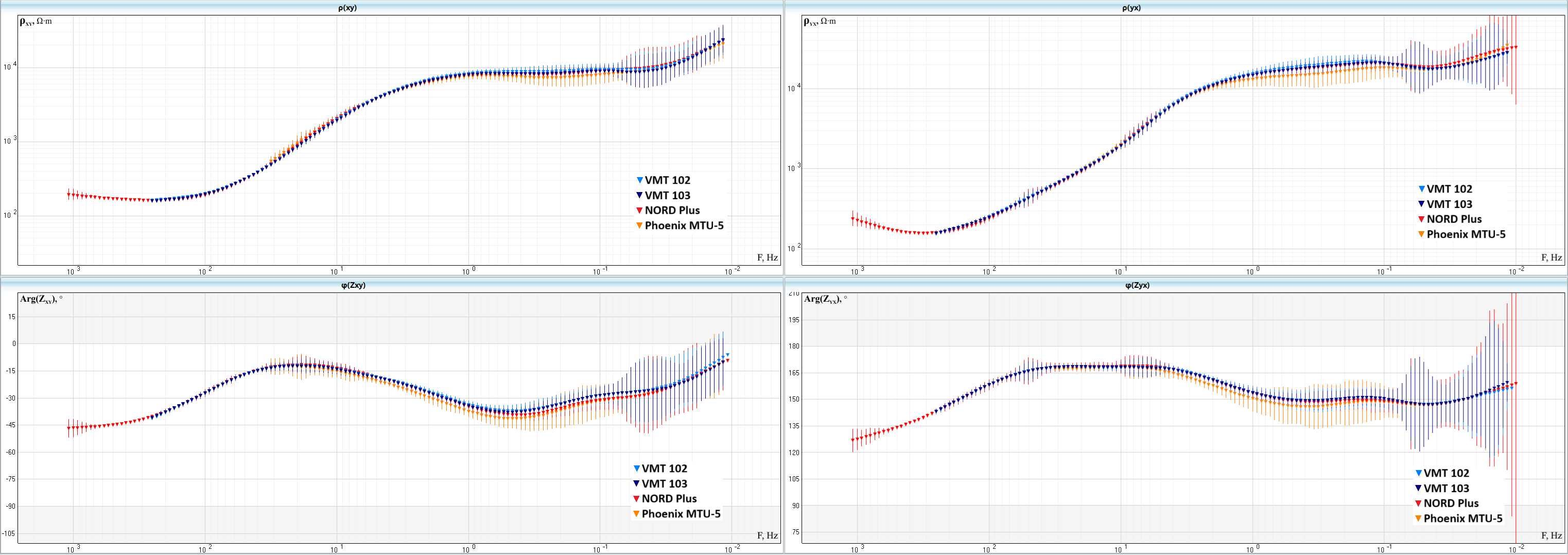

МТ-АМТ станция комплектуется широкополосной системой сбора данных NORD+

Основные технические характеристики:

Параметры
Количество каналов 5 (2 электрических, 3 магнитных)
Измеряемые компоненты Ex, Ey, Hx, Hy, Hz
Частотный диапазон измерений:

NORD
NORD-A
NORD Plus

 DC — 1000
5 — 100 000 Гц
DC – 100 000 Гц
АЦП на каждом канале 32 бит + 24 бит
Частоты дискретизации:
32-бит АЦП
24-бит АЦП		 2400, 150 и 15 Гц
312.5 и 78.125 кГц
Входное сопротивление 20 МОм
Входная емкость < 0.5 нФ
Диапазон измерений E каналы: +/- 600 мВ
Н каналы: +/- 2300 мВ
Подавление синфазной помехи в рабочей полосе > 120 дБ в рабочей полосе частот
Уровень собственных шумов ~ 3.5 нВ/√Гц
Управление и передача данных Wi-Fi 802.11n
Точность определения координат по GPS, BeiDou и/или ГЛОНАСС +/- 1 м при синхронизации по 12 и более спутникам
Точность синхронизации по времени +/- 30 нс (среднеквадратичное отклонение)
Встроенный твердотельный накопитель 32 Гбайт Industrial Grade (опционально до 256 Гбайт)
Вес измерителя ~ 2 кг
Габариты 20x10x13 см
Напряжение внешнего питания 12 В
Степень защиты IP-67
Потребляемая мощность:

NORD
NORD-A
NORD Plus

 6 Вт
6 Вт
8.5 Вт
Рабочая температура -40 … + 50 °C

Основные преимущества регистратора сигналов NORD+:

  • Встроенная система позиционирования GPS
  • Высокая точность измерений
  • Быстрый запуск
  • Удобство работы
  • Беспроводное подключение

Полный состав системы NORD:

  • 3 индукционных магнитных датчика серии IMS
  • 5 неполяризующихся электродов
  • 3 изолированных экранированных сигнальных кабеля
  • Мобильный источник питания 12 v

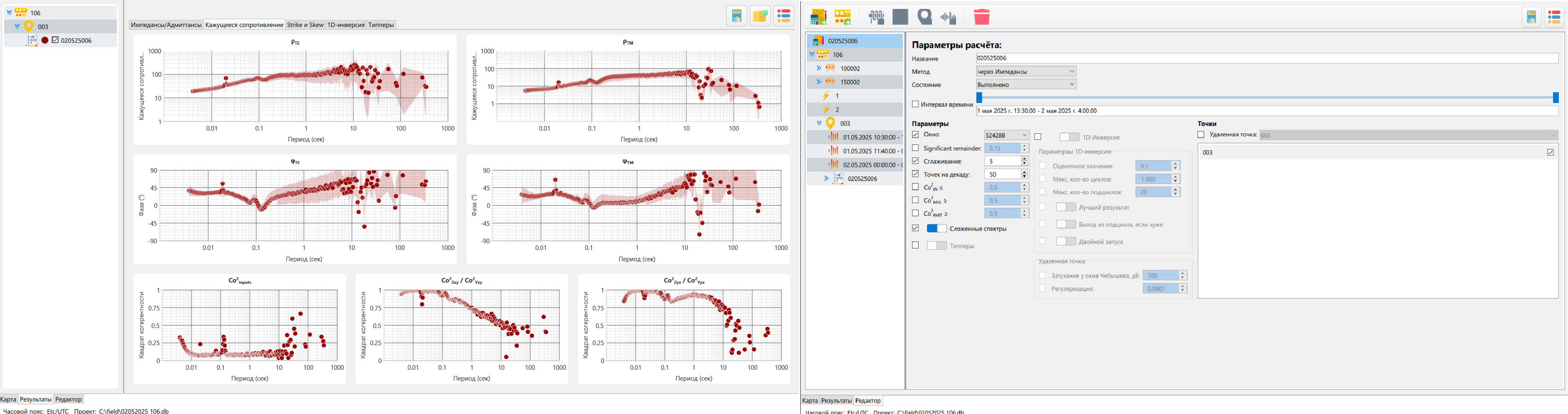

  • Программное обеспечения для работы с регистратором сигналов NORD+: Epi-Kit, QC-QA, MT-Corrector, Inversio (by NordWest)

Аппаратно-программный комплекс магнитотеллурического зондирования Земной коры VMTU-10.

На это оборудование действует скидка 50%

Назначение:

Программно-аппаратный комплекс магнитотеллурического зондирования VMTU-10 позволяет решать следующие геолого-поисковые задачи:

— на основании геоэлектрических данных строить модели изменения литологических характеристик осадочных пород, являющихся вместилищем углеводородов (УВ);

— прогнозировать границы резервуаров УВ (коллектор – флюидоупор) для выделения наиболее перспективных поисковых участков и корректировки мест заложения скважин;

—  определять границы рудных тел и проявлений при поиске твердых полезных ископаемых (ТПИ) и водных ресурсов.

При решении вышеперечисленных задач необходимо опираться на априорные геолого-геофизические данные по региону исследований для повышения достоверности прогноза.

Станция VMTU-10 предназначена для проведения электроразведочных работ методом магнитотеллурического и аудиомагнитотеллурического зондирования (МТЗ и АМТЗ). Блок Сбора Данных станции построен на основе дигитайзера edr-209, производства английской компании EarthData.

Состав станции:

  • 5-канальный Блок Сбора Данных (БСД) VMTU-10
  • 3 индукционных магнитных датчика серии IMS
  • 5 неполяризующихся электродов
  • Антенна системы спутниковой навигации GPS, ГЛОНАСС
  • 3 изолированных экранированных сигнальных кабеля

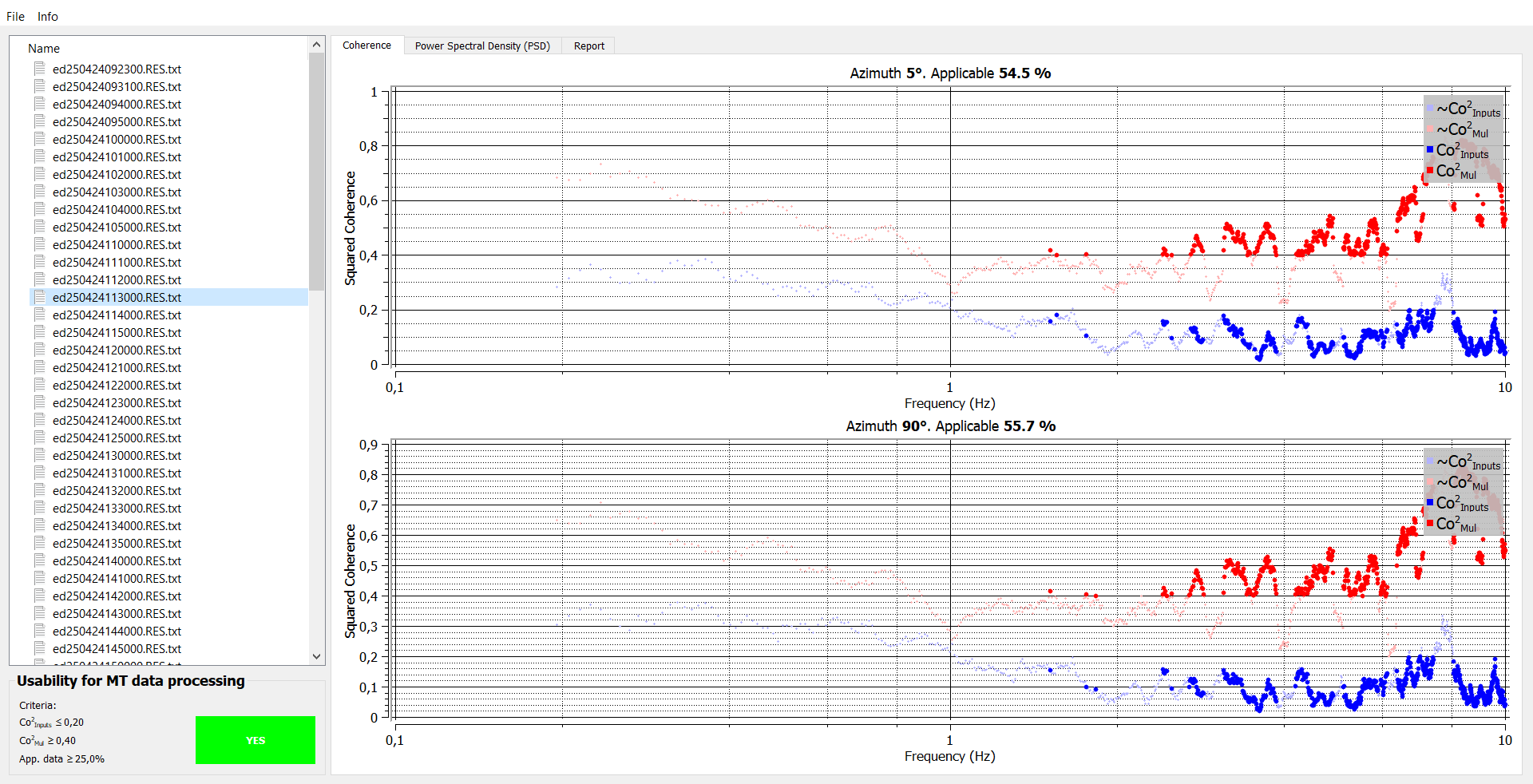

  • Программное обеспечения контроля качества МТ-АМТ данных – QMT и QMTview
  • Программное обеспечение для обработки МТ-АМТ данных, одномерная инверсия – VMTU1d

Оборудование обеспечивает зондирование Земной коры на глубины от нескольких десятков метров до 10 км.

VMTU-10 регистрирует в цифровом виде три взаимно-ортогональные компоненты переменного магнитного поля и две компоненты электрического (теллурического) поля в широком диапазоне частот от 0.001 до 1000 Гц, что позволяет осуществлять электроразведочные работы на глубинах от первых десятков метров до нескольких десятков километров.

Магнитные датчики индукционного типа серии IMS представляют собой прецизионные преобразователи слабых низкочастотных магнитных полей в аналоговый электрический сигнал.

Все датчики обеспечивают максимальное выходное напряжение ±10 В при напряжении питания ±12 В.

Станции VMTU-10

БСД VMTU-10

Станция магнитного мониторинга СММ-09

Многоканальная станция магнитного мониторинга СММ-09 предназначена для наблюдения за состоянием магнитного поля Земли в диапазонах КПК и ОНЧ (Короткопериодные Колебания и вариации Очень Низкой Частоты, т. е. от 0.001 до 1000 Гц), а также для геофизических исследований методом относительных измерений трех ортогональных составляющих вектора индукции геомагнитного поля.

Станция разработана для стационарной установки в обсерваториях и лабораториях исследовательских организаций.

В состав СММ-09 входят:

  • Индукционные магнитные датчики IMS-010 (производство ООО «ВЕГА») — 3 шт.
  • Шестиканальный Блок Сбора Данных (БСД) дигитайзер edr209 (Earth Data, Kenda Elektronik Systems, Ltd. UK) – 1 шт.
  • Входной коммутатор (ВК) согласования индукционных датчиков и БСД edr209 с функцией преобразования напряжения – 1 шт.
  • GPS антенна с соединительным кабелем – 1 шт.
  • Комплект соединительных кабелей:
    • Сигнальные соединительные кабели для датчиков IMS-010 и входного коммутатора ВК – 3 шт.
    • Кабель питания БСД – 1 шт.
    • Соединительный кабель (Ethernet) – 1 шт.

Станция магнитного мониторинга СММ-09

EARTHDATA EDR-209 6-канальный дигитайзер

Есть в наличии новые и бывшие в использовании дигитайзеры, цена договорная

edr-209 — это 32 битный аналого-цифровой преобразователь, имеющий шесть независимых входных каналов с высоким разрешением и частотой дискретизации от 1 до 3000 Гц.

ОТНОШЕНИЕ СИГНАЛА К ШУМУ

Типовое соотношение сигнал/шум, обычно составляющее 142 дБ, достигается на частоте дискретизации 100 Гц, снижающейся до 125 дБ при 1000 Гц с использованием 24-битного слова. При выборе 32-битного размера слова при частоте ниже 10 Гц получается 150 дБ.

Полоса пропускания сигнала всегда составляет 0,4 от выбранной частоты дискретизации (± 0,1 дБ) при отклонении более чем на 140 дБ выше половины частоты дискретизации, что сводит на нет любые требования к фильтрации по сглаживанию.

Входы полностью дифференциальные, с подавлением синфазного сигнала более 100 дБ. Существует три настройки чувствительности: 2,5 мкВ, 1 мкВ и 100 нВ на бит. При максимальной настройке усиления теряется около 4 дБ динамического диапазона. Входное напряжение смещения и колебания коэффициента усиления удерживаются на очень низких уровнях. Калибровка происходит автоматически при каждом включении устройства.

ПРЕОБРАЗОВАТЕЛИ

В дигитайзере используют метод дельта-сигма преобразования 7-го порядка, разработанный компанией Earth Data.

GPS

Устройство оснащено GPS-приемником, обеспечивающим точность определения времени более 10 мкс и предоставляющим точные данные о местоположении. Устройство оснащено системой внутренней синхронизации, обеспечивающей точность ведения времени 1 ppm, что позволяет устройству обеспечивать точное время при отсутствии сигнала GPS, опционально могут использоваться альтернативные источники времени, такие как серверы NTP.

ИСТОЧНИК ПИТАНИЯ

Напряжение питания, потребляемый ток и внутренняя температура постоянно контролируются и регистрируются в отчетах. Для управления внешним оборудованием доступны четыре дополнительных входа АЦП с низким разрешением.

ПОДКЛЮЧЕНИЕ И ИНТЕРФЕЙСЫ

edr-209 может быть сконфигурирован и контролироваться через любой стандартный веб-браузер HTTP, кроме того, он также может быть сконфигурирован как сервер SeedLink, обеспечивающий связь с внешними сейсмическими системами. Внутренний накопитель может использоваться для хранения данных в формате Mini-SEED, или, в качестве альтернативы, внешние накопители могут быть подключены напрямую через USB. Устройство поддерживает протоколы FTP и RSYNC, если удаленные пользователи захотят загрузить / синхронизировать какие-либо сохраненные файлы данных.

Кабели подключения, экранированные 10-пин

В наличии 25 новых кабелей, в поле не работали. Кабели качественные. Разъём оригинальный MIL-C Amphenol 10-пин. Продается с хорошей скидкой.

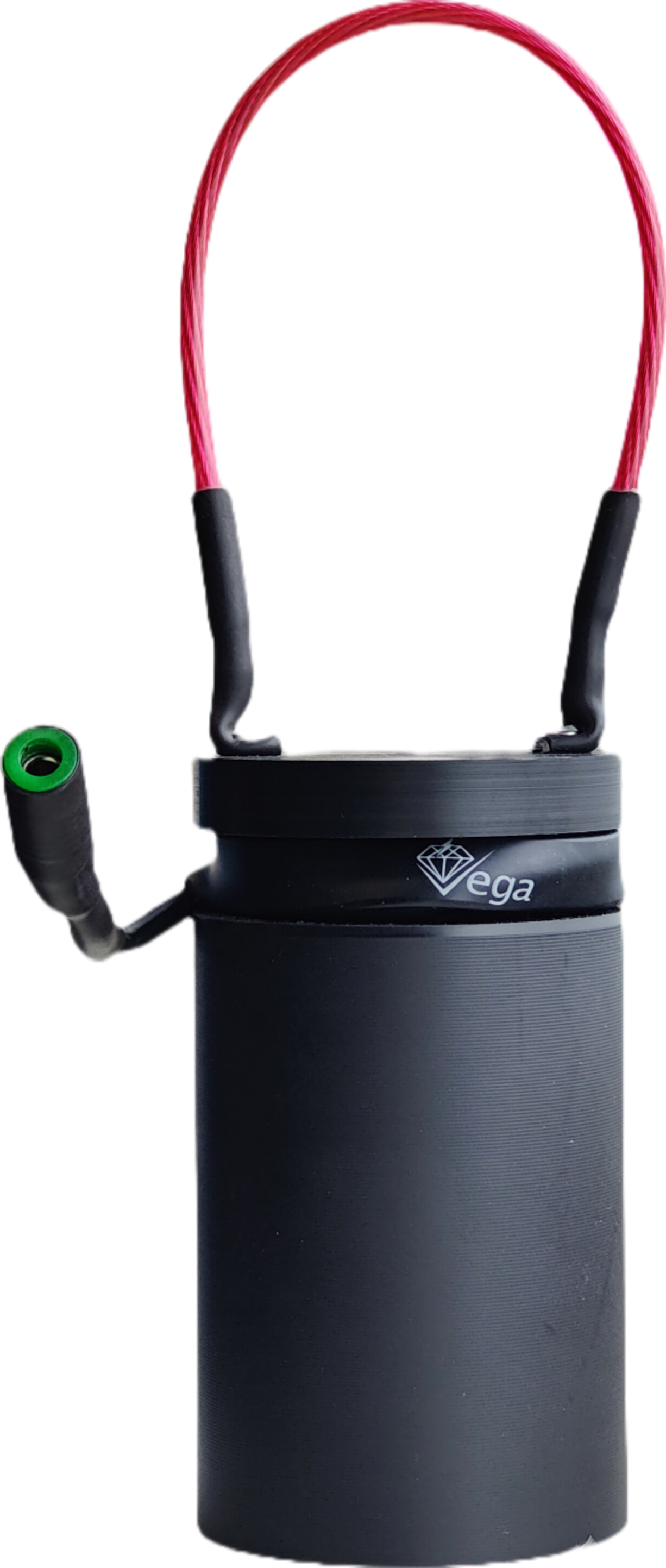

Электрод неполяризующийся Вега

ООО «ВЕГА» производит неполяризующиеся хлорсвинцовые электроды. Цельный корпус без составных частей и прочный силиконовый провод обеспечивают надежность, прочность и долговечность конструкции. Изготавливается по заказу в любом количестве.
